產品介紹

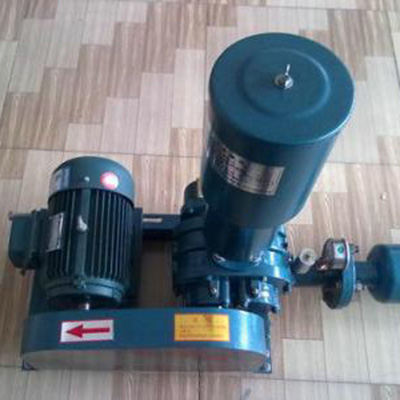

三葉羅茨風機

1、產品特點：JYSSR系列三葉羅茨鼓風機是吸收國內外羅茨風機設計的先進經驗，根據市場需求自行研發的新產品,該產品具有密封性好、效率高、噪音低、振動小、體積小、風量及升壓范圍大、噪聲低、運行平穩可靠、使用范圍廣等特點。
　　2、羅茨風機性能
　　1）機殼內部不需油類潤滑，且采用了避免軸承、齒輪油混入機殼內的結構設計。輸送介質不含油，輸出空氣清潔，不含任何油質灰塵。
　　2）該產品采用特殊的曲線使嚙合完美，有效地降低了泄漏，提高了效率。
　　3）產品采用三葉直線型葉輪，螺旋排氣結構，排氣脈動平緩，震動少，噪音低。
　　4）轉子動平衡精度高，經過嚴格的動平衡測試，高速運轉受力均衡，震動低。
　　5）結構緊湊、體積小、重量輕。
　　6）采用高精度硬齒面同步傳動齒輪，進口軸承，設備的壽命長，噪音低。

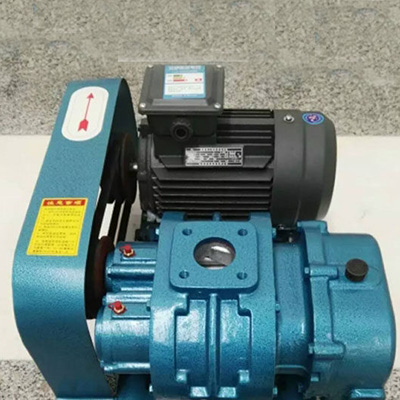

　　3、附件包括：通用底座、皮帶罩、風機皮帶輪、電機皮帶輪、V型皮帶、安全閥、壓力表、進風口消音器、出風口消音器、地腳螺栓、逆止閥、彈性接頭、齒輪油。

工作原理

羅茨風機各機組部件的性能保證：
1.風機整機的設計使用壽命不少于10年。
2.葉輪的設計使用壽命不少于60000小時，
3.軸承的設計使用壽命不少于30000小時
4.齒輪的設計使用壽命不少于60000小時
5.機組質量保證期為交貨后12個月 .
6.風機保證達到要求的流量和壓力，所消耗的功率嚴格執行標準規定。
7.風機振動值: 兩端軸徑向值控制為小于0.04mm，徑向水平控制為小于0.02mm，軸向控制為小于0.02mm。
羅茨風機的性能及系統等要求！
一、羅茨風機技術性能要求
1. 所有羅茨風機均配帶底座，將羅茨風機和電機組裝在同一底座上。
2. 羅茨風機風機帶有底座，包括地腳螺栓
二、羅茨風機葉輪與潤滑系統
1. 旋向：面向風機帶輪（聯軸器），左側逆時針方向旋轉為正方向；右側順時針方向旋轉為正方向。所有羅茨風機附件包括底座、傳動裝置、進出口消音器、壓力表、安全閥、撓性接頭、止回閥、減震墊、地腳螺栓及其連接件等。
2. 采用三葉輪及帶螺旋線形的箱體，兩根平行的軸上設有三葉形葉輪，葉輪與橢圓形機箱內孔面及各葉輪三者之間始終保持微小的間隙，各支葉輪始終由同步直齒輪保持正確的相位，不會出現相互碰觸現象。
3. 葉輪為球墨鑄鐵QT500-7、軸為45號優質萊鋼。葉輪型線為復合型，運轉時泄漏更少。軸在冷狀態時，葉輪內徑過盈0.04mm再經加熱后，經液壓裝置緩慢的壓到固位置，在高速運轉時軸與葉輪間保持著過盈0.01mm,使葉軸在高速運轉時不松動。
4. 羅茨風機同步齒輪采用直齒輪結構，傳動平穩，浸油潤滑，噪聲更低。
5. 羅茨風機一端軸承采用飛濺潤滑，另一端軸承采用黃油潤滑。雙油箱的風機兩端均采用飛濺潤滑。

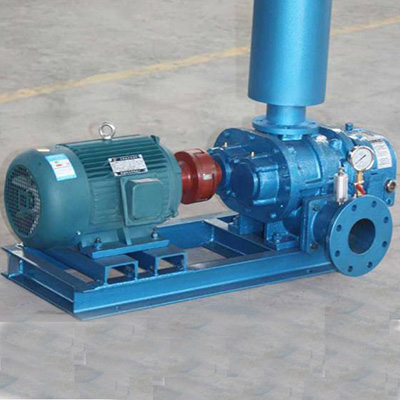

6. 羅茨風機冷卻方式為水冷卻/空冷卻，傳動方式為直聯傳動/皮帶輪，風機為單級風機。
7. 電動機與羅茨風機的機構特征、工作條件、環境條件相適應，電機的絕緣等級為F級，防護等級為IP54, 380V,50HZ。
8. 潤滑油規格：齒輪潤滑油牌號：N220、軸承潤滑油牌號：鋰基潤滑脂　ZL-3

技術參數

三葉羅茨鼓風機規格及參數范圍：

　　型號：JYSSR50～400風量：0.67～290.90m3/min壓力：9.8～83.3kpa電機功率：0.75～500kw

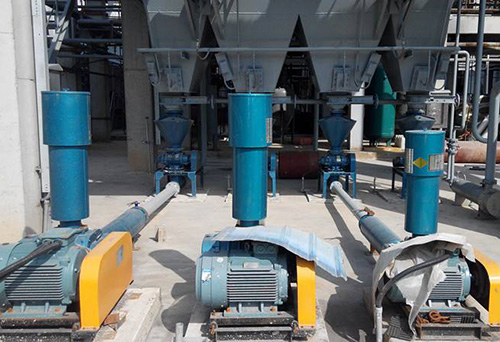

　　用途：廣泛用于石化、建材、電力、冶煉、化工、礦山、港口、輕紡、食品、造紙、水產養殖和污水處理、環保產業。

　　1、羅茨風機參數：

　　三葉羅茨鼓風機：

　　JYSSR-50:壓力：9.8～58.8kpa風量：0.67～2.48m³/min電機功率：0.75～4kw

　　JYSSR-65:壓力：9.8～58.8kpa風量：0.95～3.64m³/min電機功率：0.75～5.5kw

　　JYSSR-80:壓力：9.8～58.8kpa風量：2.36～5.43m³/min電機功率：2.2～7.5kw

　　JYSSR-100:壓力：9.8～58.8kpa風量：3.28～9.07m³/min電機功率：3～15kw

　　JYSSR-125:壓力：9.8～58.8kpa風量：5.37～12.48m³/min電機功率：5.5～18.5kw

　　JYSSR-150:壓力：9.8～58.8kpa風量：10.39～27.05m³/min電機功率：7.5～45kw

　　JYSSR-175:壓力：9.8～58.8kpa風量：18.85～40.67m³/min電機功率：15～75kw

　　JYSSR-200:壓力：9.8～58.8kpa風量：27.63～59.20m³/min電機功率：18.5～90kw

　　JYSSR-250:壓力：9.8～58.8kpa風量：61.40～97.10m³/min電機功率：30～132kw

　　JYSSR-300:壓力：9.8～78.4kpa風量：87.10～188.70m³/min電機功率：30～315kw

　　JYSSR-350:壓力：9.8～98.0kpa風量：146.00～231.60m³/min電機功率：45～750kw

　　JYSSR-400:壓力：9.8～83.3kpa風量：203.10～290.90m³/min電機功率：75～500kw
